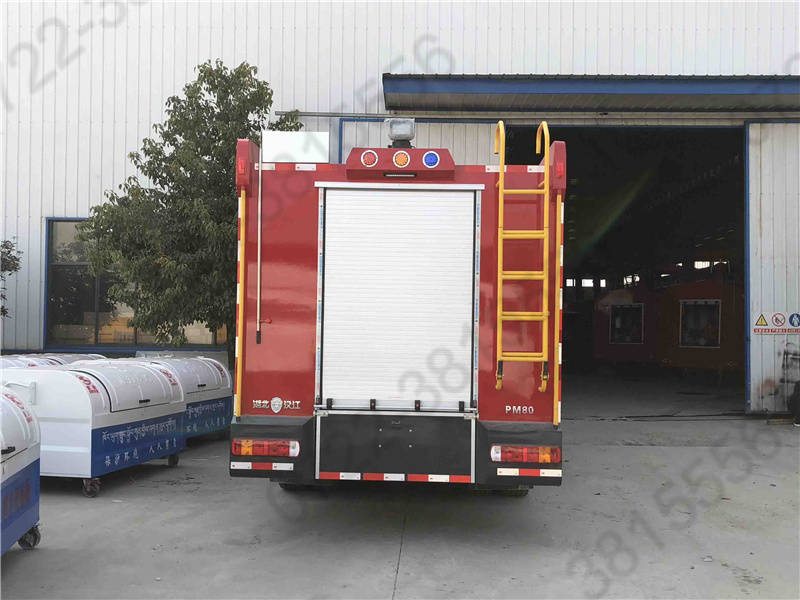

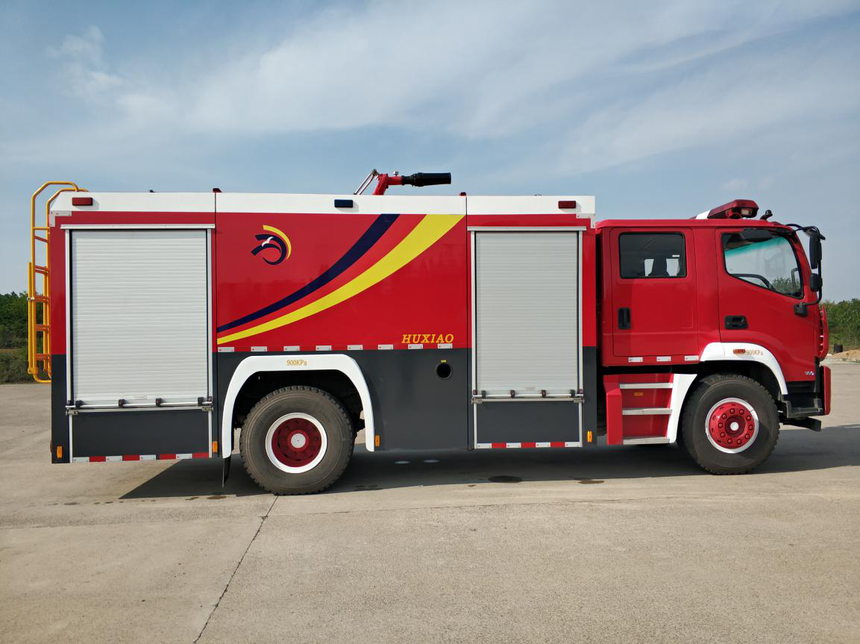

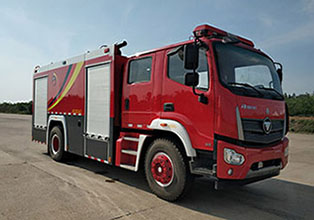

8吨福田欧曼泡沫消防车

  • 商品说明
  • 商品参数




一、 底  盘

驱动型式:4×2

轴    距:4600mm

最高车速: 89km/h

发动机型号:国六

功    率:221kW

二、 驾乘室
外形尺寸(mm):长:8270 宽:2550 高:3650

结     构:平头、四开门双排驾驶室

座位设置:前排2人(含驾驶员),后排4人

设    备:除原车设备外,加装有100W警报器、回转警灯开关、取力器控制开关及指示灯。

三、容  

容    量:载水5800kg,泡沫2000kg;

材    质:水罐:优质碳钢板,经高科技防腐处理

          泡沫罐:优质碳钢板,经高科技防腐处理

结    构:钢板焊接式,内设防荡板

设    备:22个人口孔,带有快速锁紧及开启装置

22个溢流装置

22个液位指示器

22个排污口,手动阀控制

技术要求:符合GA39的有关规定

四、 消防泵及管路系统

型   号:CB10/60消防泵

流    量:  低压  60L/s

压    力:  低压  1.0Mpa

引水时间:≤50s

安装形式:后置式



v 管路系统

外进水管路:泵后侧有1个外进水口,其管径Φ150mm,接外吸管,内扣接口(闷盖密封);吸水管Φ150×4m(2根)。

内进水管路:1个Φ150mm的后进水,由罐体进入消防泵,装1只Φ150mm

蝶阀,连接液罐与水泵。

出水管路:※ 2个Φ80mm球阀和2个Φ65mm球阀控制的常压出水口;两侧有2个Φ65mm球阀控制的中压出水口

※ 1个Φ89mm的炮管路,采用Φ80mm挠性接头,并用球阀控制。

注水管路:※ 1个Φ76mm的内注水管路,可通过水泵直接向罐内注水;

※ 两侧各有1个外注水口。

放余水管路:为保护水泵及各球阀,在管路的最低处加装放余水阀。

冷却水管路:为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。

五、取力器

型     号: 全功率取力器

操     作: 电磁阀控制,驾驶室仪表板上装有取力器工作指示灯及开关

润滑方式: 飞溅式油润滑

六、 消防炮

型    号   PL48型消防炮

流    量:48L/s

射    程:水≥60m 泡沫≥55m

压    力:1.0Mpa

回转角度:水平≥270°,俯仰-15°~45°

七、 器材箱及泵房

材    质:骨架为优质型钢

结    构:器材箱内分隔采用型钢结构,牢固可靠,提高空间利用率和可变性。

开    门:器材箱左右后三侧均有铝合金卷帘门,轻便可靠、噪声小。



器材布置原则

v 按战斗编成和战斗展开设计器材集成;

v 按人体工程学原理设计各种器材托架;

v 按使用逻辑关系和使用频率放置器材;

v 站在地面或踏板上2个动作内取用任何器材。

八、 翻转踏板

材    质: 优质Q235A钢材;蒙皮为花纹铝板。

结    构:采用弹簧和门止口双重锁定,安全可靠。

九、 电器系统

牌照灯座:符合GB4785的规定,满足牌照照明需要。

驾驶室顶部:配备长排豪华红色警灯,警报器功率为100W;警报器、警灯、爆闪灯电路为独立式附加电路,控制器安装在驾驶室内。

安全标志灯:下部两侧各安装4具标志灯,配有示廓灯。

十、 总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志;

2、 整车性能符合GB7956《消防车性能要求及试验方法》的规定;

3、 液罐质量符合GA39的规定;

4、 整车外观美观大方,平整度符合GA39的规定;

5、 所有粘接平整牢固,符合企标规定。

6、 所有焊接牢固、焊后打磨光整。
